В современном мире автомобилестроения важность эффективной коммуникации между различными электронными блоками управления (ЭБУ) невозможно переоценить. CAN-шина, или локальная сеть контроллера, представляет собой ключевую технологию для обмена данными в автомобиле. В данной статье мы рассмотрим, как работает эта система, её компоненты и преимущества, а также методы диагностики.

Основы CAN-шины

Что такое CAN-шина? Это технология, разработанная немецкой компанией Bosch в 1986 году, которая позволяет обмениваться данными между различными электронными блоками и исполнительными устройствами автомобиля. Каждый сигнал имеет уникальный адрес, что обеспечивает точную идентификацию получателей сообщений.

• Преимущества:
  • Снижение веса проводки
  • Упрощение диагностики через OBD-разъем
  • Высокая скорость передачи данных
• Помехоустойчивость: CAN-шина обеспечивает надежную передачу сигналов даже в условиях помех.

Структура и расположение CAN-шины

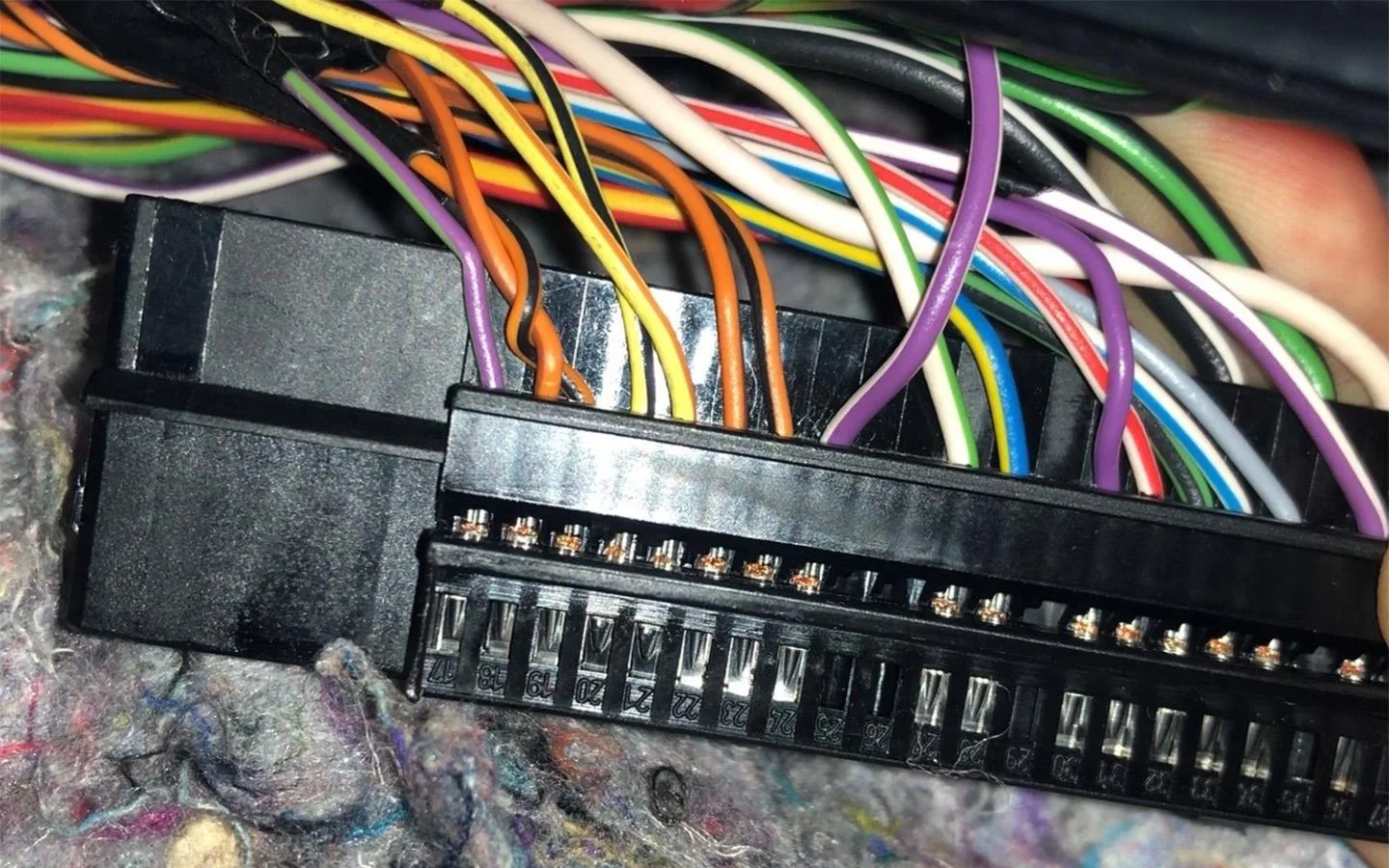

Как выглядит CAN-шина? Физическая реализация осуществляется с помощью витой пары проводов, что повышает помехоустойчивость и прочность системы.

• Где находится? CAN-шина присутствует во всех современных автомобилях, связывая все компоненты с электропроводкой.
• Примеры использования:
  • Блок управления двигателя
  • Системы освещения

Типы CAN-шин и их развитие

Виды CAN-протоколов:

• Классическая CAN-шина: Скорость передачи данных до 1 Мбит/с.
• CAN FD: Увеличенная длина пакета до 64 байт и скорость до 8 Мбит/с.

Aльтернативные технологии:

• MOST: Использует оптоволокно для повышения производительности сети до 21 Мбит/с.

Диагностика и обслуживание CAN-шины

Как проверить состояние CAN-шины?

• Мультиметр: Для проверки наличия напряжения и сопротивления в проводке.
• Осциллограф: Позволяет исследовать корректность управляющих сигналов.
• OBD-сканер: Компьютерная диагностика может выявить неисправности компонентов шины.

«CAN-шина является основой для эффективного функционирования всей электронной системы автомобиля.»

Cводные выводы:

• CAN-шина обеспечивает надежный обмен данными между ЭБУ автомобиля.
• Cистема отличается высокой помехоустойчивостью благодаря использованию витой пары проводов.
• Cуществует два основных типа: классическая CAN и более быстрая CAN FD.
• Aльтернативные технологии, такие как MOST, предлагают еще более высокие скорости передачи информации.
• Cуществуют несколько методов диагностики состояния сети: мультиметр, осциллограф и OBD-сканер.
